Khi sử dụng hệ thống điện xoay chiều, hiểu đúng về công suất biểu kiến giúp kỹ sư và người vận hành đánh giá chính xác khả năng tải của thiết bị cũng như hiệu quả vận hành của toàn bộ hệ thống. Khái niệm này đặc biệt quan trọng khi thiết kế và lựa chọn inverter, máy biến áp hay thiết bị bảo vệ trong các hệ thống điện mặt trời. Nắm rõ bản chất và cách tính sẽ giúp tối ưu hiệu suất, hạn chế tổn hao và đảm bảo hệ thống hoạt động ổn định lâu dài.
Khái niệm công suất biểu kiến là gì?
Công suất biểu kiến là gì?
Công suất biểu kiến là tổng công suất của hệ thống điện xoay chiều, thể hiện toàn bộ năng lượng mà nguồn điện phải cung cấp cho tải. Đại lượng này bao gồm cả phần công suất thực sự tiêu thụ để sinh công và phần công suất trao đổi giữa nguồn và tải do đặc tính cảm kháng hoặc dung kháng của thiết bị điện.
Đơn vị của đại lượng này là VA (Volt Ampere) hoặc kVA. Trong thực tế, đây là thông số quan trọng để xác định khả năng tải của thiết bị điện như máy biến áp, máy phát điện hay inverter trong hệ thống điện mặt trời.
Ký hiệu công suất biểu kiến là gì?
Trong các tài liệu kỹ thuật điện, đại lượng này được ký hiệu bằng chữ S. Ký hiệu này thường xuất hiện trong các công thức tính toán công suất hoặc trong sơ đồ tam giác công suất.
Giá trị của S phản ánh tổng công suất mà nguồn điện cần cung cấp cho hệ thống. Khi thiết kế hệ thống điện, kỹ sư sẽ dựa vào thông số này để lựa chọn thiết bị có công suất phù hợp, tránh tình trạng quá tải hoặc lãng phí công suất.
Phân biệt công suất biểu kiến, công suất thực và công suất phản kháng
Trong hệ thống điện xoay chiều tồn tại ba loại công suất chính và chúng có mối quan hệ chặt chẽ với nhau.
- Công suất thực (P): là phần công suất được chuyển hóa thành năng lượng hữu ích để vận hành thiết bị như ánh sáng, nhiệt hoặc chuyển động. Đơn vị là Watt (W) hoặc kW.
- Công suất phản kháng (Q): là phần công suất dao động giữa nguồn điện và tải do đặc tính cảm hoặc dung của thiết bị. Đại lượng này không sinh công nhưng cần thiết để duy trì từ trường trong động cơ, máy biến áp. Đơn vị là VAR hoặc kVAR.
- Công suất biểu kiến (S): là tổng hợp của hai thành phần trên, phản ánh toàn bộ công suất mà nguồn điện phải cấp cho hệ thống.
Ba đại lượng này thường được biểu diễn bằng tam giác công suất với mối quan hệ:
S² = P² + Q²
Việc hiểu rõ mối quan hệ này giúp tối ưu hệ số công suất, giảm tổn thất điện năng và nâng cao hiệu quả vận hành của hệ thống điện.
Cách tính công suất biểu kiến
Công thức tính công suất biểu kiến (S) trong hệ thống điện là:
S = √(P^2 + Q^2)
Trong đó:
S là công suất biểu kiến, được đo bằng đơn vị volt-ampere (VA).
P là công suất thực, được đo bằng đơn vị watt (W).
Q là công suất phản kháng, được đo bằng đơn vị volt-ampere reactive (VAR).
Công thức trên dựa trên định lý Pythagoras trong tam giác vuông, trong đó P và Q tương ứng là độ dài các cạnh vuông góc của tam giác và S là độ dài của cạnh huyền.

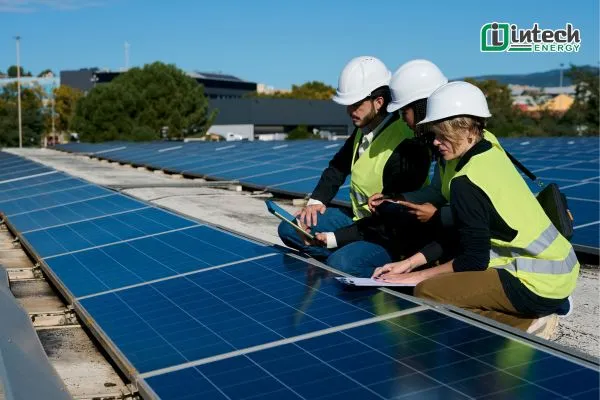

Vai trò của công suất biểu kiến trong hệ thống điện
Xác định đúng công suất của thiết bị điện
Khi lựa chọn máy biến áp, máy phát điện hoặc các thiết bị công suất lớn, nhà sản xuất thường công bố thông số theo đơn vị kVA. Điều này phản ánh tổng công suất mà thiết bị có thể cung cấp cho hệ thống.
Nếu chỉ dựa vào công suất thực mà bỏ qua tổng công suất của hệ thống, thiết bị có thể bị quá tải trong quá trình vận hành. Vì vậy, việc tính toán chính xác giúp đảm bảo hệ thống hoạt động ổn định và tránh rủi ro kỹ thuật.
Giúp thiết kế hệ thống điện an toàn và tối ưu
Trong quá trình thiết kế hệ thống điện cho nhà ở, tòa nhà hoặc nhà máy, kỹ sư cần xác định tổng tải của toàn bộ thiết bị. Thông số này giúp xác định kích thước dây dẫn, công suất máy biến áp và các thiết bị bảo vệ phù hợp.
Nếu tính toán không chính xác, hệ thống có thể gặp các vấn đề như quá tải đường dây, sụt áp hoặc tổn thất điện năng lớn. Vì vậy, việc nắm rõ tổng công suất là yếu tố quan trọng trong thiết kế hệ thống điện hiệu quả.
Hỗ trợ cải thiện hệ số công suất
Trong hệ thống điện xoay chiều, sự chênh lệch giữa công suất thực và công suất phản kháng sẽ ảnh hưởng trực tiếp đến hệ số công suất. Khi hệ số này thấp, dòng điện trong hệ thống sẽ tăng lên và gây tổn thất năng lượng trên đường dây.
Việc theo dõi và phân tích công suất biểu kiến giúp kỹ sư xác định mức độ phản kháng của hệ thống, từ đó áp dụng các giải pháp như lắp đặt tụ bù để nâng cao hiệu quả sử dụng điện.

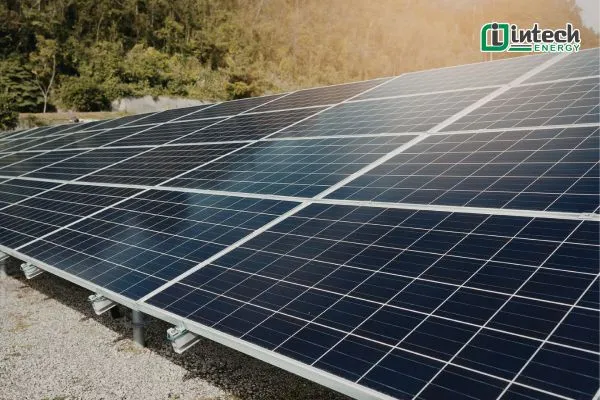

Công suất biểu kiến trong hệ thống điện mặt trời cần hiểu thế nào cho đúng
Trong lĩnh vực năng lượng tái tạo, đặc biệt là điện mặt trời, thông số này cũng đóng vai trò rất quan trọng. Việc hiểu rõ công suất biểu kiến giúp người dùng lựa chọn inverter và thiết kế hệ thống phù hợp với nhu cầu sử dụng điện.
Mối liên hệ giữa inverter và công suất hệ thống
Inverter là thiết bị chuyển đổi điện một chiều từ tấm pin mặt trời thành điện xoay chiều để sử dụng trong gia đình hoặc hòa lưới điện. Thông số công suất của inverter thường được công bố theo đơn vị kVA hoặc kW.
Khi thiết kế hệ thống điện mặt trời, kỹ sư cần đảm bảo công suất của inverter đủ lớn để xử lý toàn bộ điện năng từ các tấm pin và tải tiêu thụ trong hệ thống. Nếu công suất không phù hợp, inverter có thể bị quá tải hoặc giảm hiệu suất hoạt động.
Ảnh hưởng đến khả năng tải của hệ thống
Trong hệ thống điện mặt trời hòa lưới hoặc hybrid, tổng công suất của thiết bị và tải tiêu thụ sẽ ảnh hưởng đến khả năng vận hành của inverter. Việc tính toán chính xác giúp đảm bảo hệ thống hoạt động ổn định trong các điều kiện tải khác nhau.
Khi hệ thống có nhiều thiết bị điện cảm như máy bơm, điều hòa hoặc động cơ, thành phần công suất phản kháng sẽ tăng lên. Lúc này tổng công suất của hệ thống sẽ lớn hơn công suất thực, vì vậy cần tính toán kỹ để lựa chọn inverter phù hợp.
Vai trò trong tối ưu hiệu suất hệ thống điện mặt trời
Trong thực tế vận hành, hiệu suất của hệ thống điện mặt trời không chỉ phụ thuộc vào tấm pin mà còn liên quan đến khả năng chuyển đổi và phân phối điện năng của inverter. Khi thiết kế dựa trên công suất biểu kiến hợp lý, hệ thống sẽ giảm được tổn thất và duy trì hiệu suất ổn định.
Điều này đặc biệt quan trọng đối với các hệ thống điện mặt trời công suất lớn như nhà máy, khu công nghiệp hoặc các dự án điện mặt trời mái nhà thương mại, nơi yêu cầu tính toán kỹ thuật chính xác để đảm bảo hiệu quả đầu tư lâu dài.
Những câu hỏi thường gặp về công suất biểu kiến (FAQ)
Công suất biểu kiến khác gì công suất thực?
Công suất thực là phần điện năng được thiết bị tiêu thụ để tạo ra công hữu ích như vận hành máy móc, tạo nhiệt hoặc ánh sáng và được đo bằng đơn vị Watt. Trong khi đó công suất biểu kiến thể hiện tổng công suất mà nguồn điện phải cung cấp cho hệ thống, bao gồm cả công suất thực và công suất phản kháng. Nói cách đơn giản, công suất thực là phần điện năng được sử dụng trực tiếp, còn công suất biểu kiến phản ánh toàn bộ tải mà hệ thống điện phải chịu.
Công suất biểu kiến có đơn vị là gì?
Đơn vị của công suất biểu kiến là Volt Ampere, viết tắt là VA. Trong các hệ thống điện có công suất lớn, đơn vị thường được sử dụng là kVA. Đây là thông số phổ biến trên máy biến áp, máy phát điện và inverter, giúp xác định khả năng cung cấp điện tối đa của thiết bị.
Công suất biểu kiến có ảnh hưởng đến tiền điện không?
Trong hệ thống điện sinh hoạt thông thường, tiền điện được tính theo điện năng tiêu thụ thực tế với đơn vị kWh nên không trực tiếp dựa trên công suất biểu kiến. Tuy nhiên đối với doanh nghiệp hoặc hệ thống công nghiệp, nếu hệ số công suất thấp do thành phần phản kháng lớn thì có thể phát sinh chi phí bổ sung theo quy định của ngành điện. Vì vậy việc tối ưu hệ số công suất vẫn rất quan trọng để giảm chi phí vận hành.
Công suất biểu kiến trong inverter điện mặt trời là gì?
Trong inverter điện mặt trời, công suất biểu kiến thể hiện tổng khả năng xử lý điện năng của thiết bị khi chuyển đổi điện một chiều từ tấm pin thành điện xoay chiều. Thông số này giúp xác định mức tải tối đa mà inverter có thể cung cấp cho hệ thống. Khi thiết kế hệ thống điện mặt trời, kỹ sư sẽ dựa vào giá trị này để lựa chọn inverter phù hợp với công suất tấm pin và nhu cầu sử dụng điện nhằm đảm bảo hệ thống vận hành ổn định.
Công suất biểu kiến là một thông số quan trọng giúp hiểu rõ khả năng cung cấp điện của hệ thống cũng như mối liên hệ giữa công suất thực và công suất phản kháng trong mạng điện xoay chiều. Việc nắm rõ khái niệm và cách tính sẽ hỗ trợ quá trình thiết kế, lựa chọn thiết bị điện và tối ưu hiệu quả vận hành, đặc biệt trong các hệ thống điện ngày nay.
